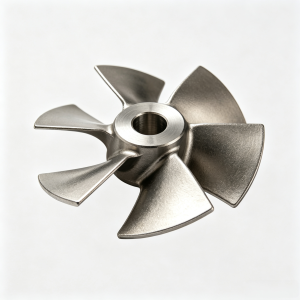

Осевое рабочее колесо: выбор, расчёт и применение

Осевое рабочее колесо — не просто деталь насоса или вентилятора. Это точный гидродинамический орган, где каждый миллиметр лопатки, угол входа потока и радиус закругления влияет на КПД, шум, кавитационную стойкость и срок службы всей установки. Мы проектируем и изготавливаем такие колёса уже более 12 лет — сначала как отдельные литые заготовки для клиентов из Европы и СНГ, а с 2024 года — в составе ООО Вэйфан Баожуйфэн Прецизионные Технологии, с полным циклом: от расчёта профиля до термообработки и балансировки.

Как выбрать осевое рабочее колесо: три критических параметра

Многие заказчики начинают с габаритов — диаметра, посадочного отверстия, высоты ступицы. Но это лишь «обложка». Настоящий выбор начинается с трёх вопросов:

• Какой напор и расход требуются? Осевое колесо эффективно при низком напоре и высоком расходе — типично для систем охлаждения, вентиляции промышленных помещений, водоотведения. Если нужен напор выше 35 м вод. ст., стоит рассмотреть центробежное решение.

• Какова среда перекачки? Агрессивные жидкости (морская вода, химические растворы) исключают алюминий без защитного покрытия. Для таких случаев мы используем литьё из нержавеющей стали 1.4404 или жаропрочных сплавов Inconel 625 — с гарантией коррозионной стойкости до 15 лет при правильной эксплуатации.

• Каков допустимый уровень вибрации? Колесо с дисбалансом >2,5 г·мм вызывает ускоренный износ подшипников даже при 1500 об/мин. Мы балансируем каждое осевое рабочее колесо на станке SCHENCK U3000 по классу G2.5 — строже, чем требует ISO 1940-1 для большинства промышленных насосов.

Расчёт: когда стандарты не работают

Стандартные методики (например, по ГОСТ Р 57823-2017 или ANSI/HI 9.6.3) дают хорошую базу, но часто не учитывают реальные условия: пульсации потока в трубопроводе, турбулентность на входе, влияние обратных клапанов. В одном из проектов для немецкого производителя систем кондиционирования мы столкнулись с кавитацией при расчёте по каталогу — причина оказалась в неучтённом завихрении перед колесом. Решение: модифицировали входной профиль лопатки, увеличив угол атаки на 2,3° и добавив плавный переход в зоне ступицы. Потеря КПД составила всего 0,7%, но кавитационный запас вырос на 42%.

Сейчас мы используем гибридный подход: предварительный расчёт в ANSYS TurboGrid + проверка в CFX, а финальные поправки — на основе испытаний на собственном стенде с расходомером Coriolis и датчиками давления с точностью ±0,15%. Это позволяет гарантировать параметры даже для нестандартных режимов: частота вращения от 600 до 4800 об/мин, температура среды до +220 °C.

Применение: от бассейнов до авиадвигателей

Осевое рабочее колесо — универсальный компонент, но его надёжность зависит от контекста. Мы поставляем их в четыре ключевые области:

• Системы водоподготовки: литые алюминиевые колёса для циркуляционных насосов бассейнов — с анодированием 25 мкм и сертификатом NSF/ANSI 50;

• Автомобильная промышленность: стальные колёса охлаждения силовых электронных модулей EV — с лазерной маркировкой и контролем микрогеометрии Ra ≤ 0,4 мкм;

• Аэрокосмические системы: титановые колёса вентиляции гермозон — изготавливаем по чертежам заказчика с полным сопровождением AS9100D;

• Медицинское оборудование: бесшовные алюминиевые колёса для центрифуг — с чистотой поверхности класса VDI 3400, без заусенцев и микротрещин.

Все изделия проходят трёхуровневый контроль: оптическая проверка формы лопаток на координатно-измерительной машине Zeiss CONTURA G2, ультразвуковой контроль литых заготовок, окончательная балансировка и испытание под нагрузкой.

Почему точность изготовления важнее, чем материал

Мы видели случаи, когда клиент заменил стальное колесо на алюминиевое — и КПД упал на 11%, хотя расчёт обещал рост. Причина? Отклонение угла лопатки на 1,8° из-за неточности пресс-формы. Материал не виноват — виновата геометрия. Именно поэтому в ООО Вэйфан Баожуйфэн Прецизионные Технологии мы делаем ставку не на «дорогой сплав», а на повторяемость: допуски на профиль лопатки ±0,05 мм, соосность ступицы и обода ≤ 0,03 мм, круглость посадочного отверстия — по классу IT5.

Это возможно благодаря собственному парку ЧПУ-станков DMG MORI NLX 2500 и HAAS VF-4, а также внутренней лаборатории контроля с микрометрами Mitutoyo и профилометром Taylor Hobson Talysurf.

Осевое рабочее колесо — это не «запчасть», а инженерное решение. Его выбор, расчёт и изготовление требуют совмещения гидродинамики, материаловедения и прецизионной механической обработки. Если ваш проект требует колеса с заданными характеристиками, а не «подходящего по размеру» аналога — начните с технического задания в формате STEP или PDF. Мы проведём бесплатный анализ и предложим оптимальный технологический маршрут: литьё под давлением, гравитационное литьё или фрезеровка из прутка — с учётом срока, бюджета и условий эксплуатации.
